Сдан: 6 июля 2022 г.

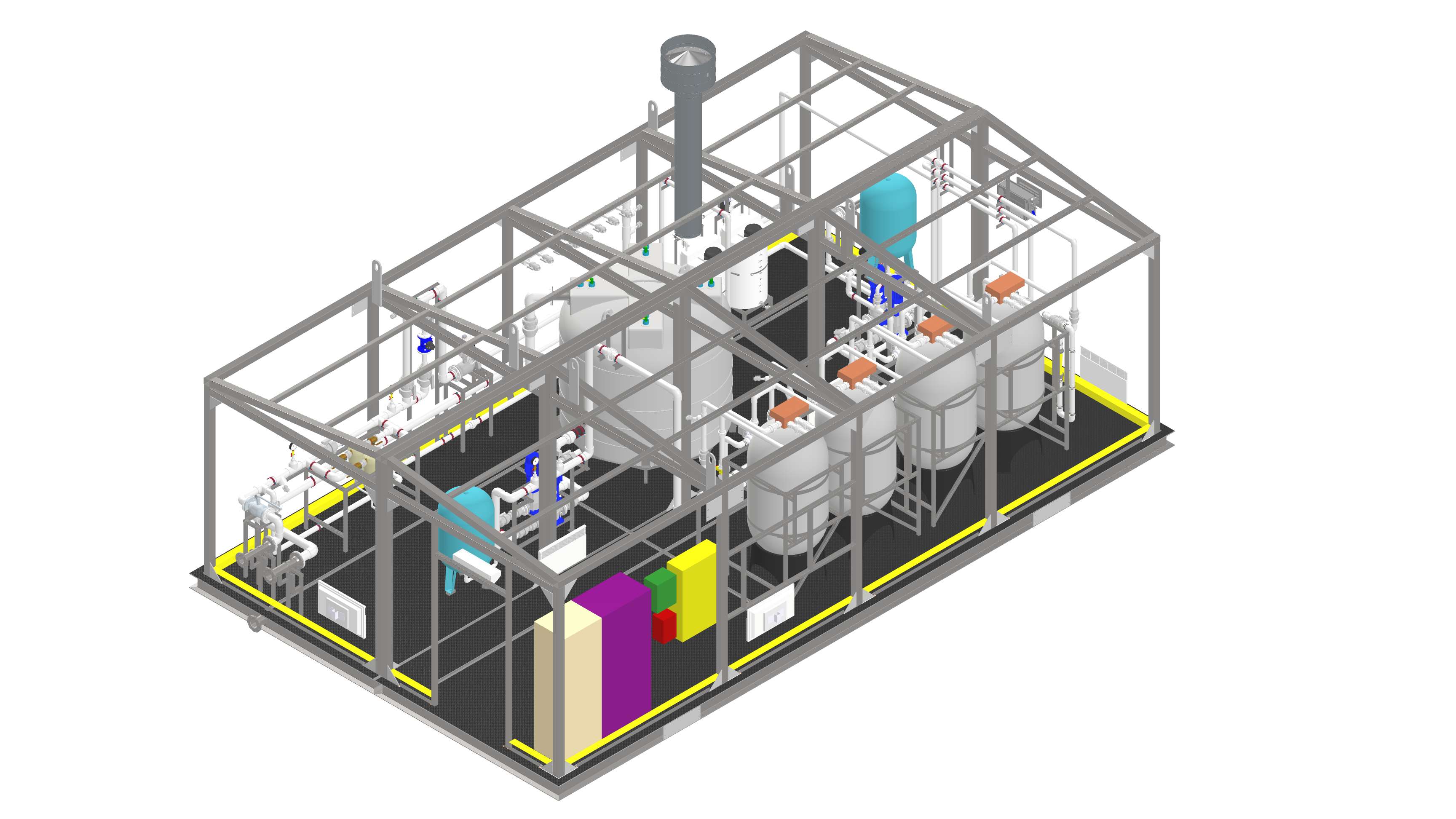

КВО.10-18 Станция очистки питьевой воды
Создание 3д модели и разработка КД
- 3д модель
- АС/ВО
- ЦР
- КМ
- ОВ
- ТХ
- ОС
- ведомость покупных материалов
Выполненные работы
- разработан АС (архитектурно-строительные решения) / вид общий
- разработан ЦР (цветовые решения)
- согласование с Роснефть (2 итерации)
- разработана 3д модель КМ (конструкции металлические)
- 3д модель ОВ (отопление и вентиляция)
- 3д модель ТХ (технология)
- разработка ОС (общая сборка) для выявления коллизий
- разработка ведомости покупных материалов
Результат
Для заказчика была выполнена 3д модель и разработан общий вид (согласован с конечным заказчиком Роснефть), комплект конструкторской документации согласно требованиям по договору. Проект занял призовое место в конкурсе асов 3д.
