Сдан: 15 апреля 2024 г.

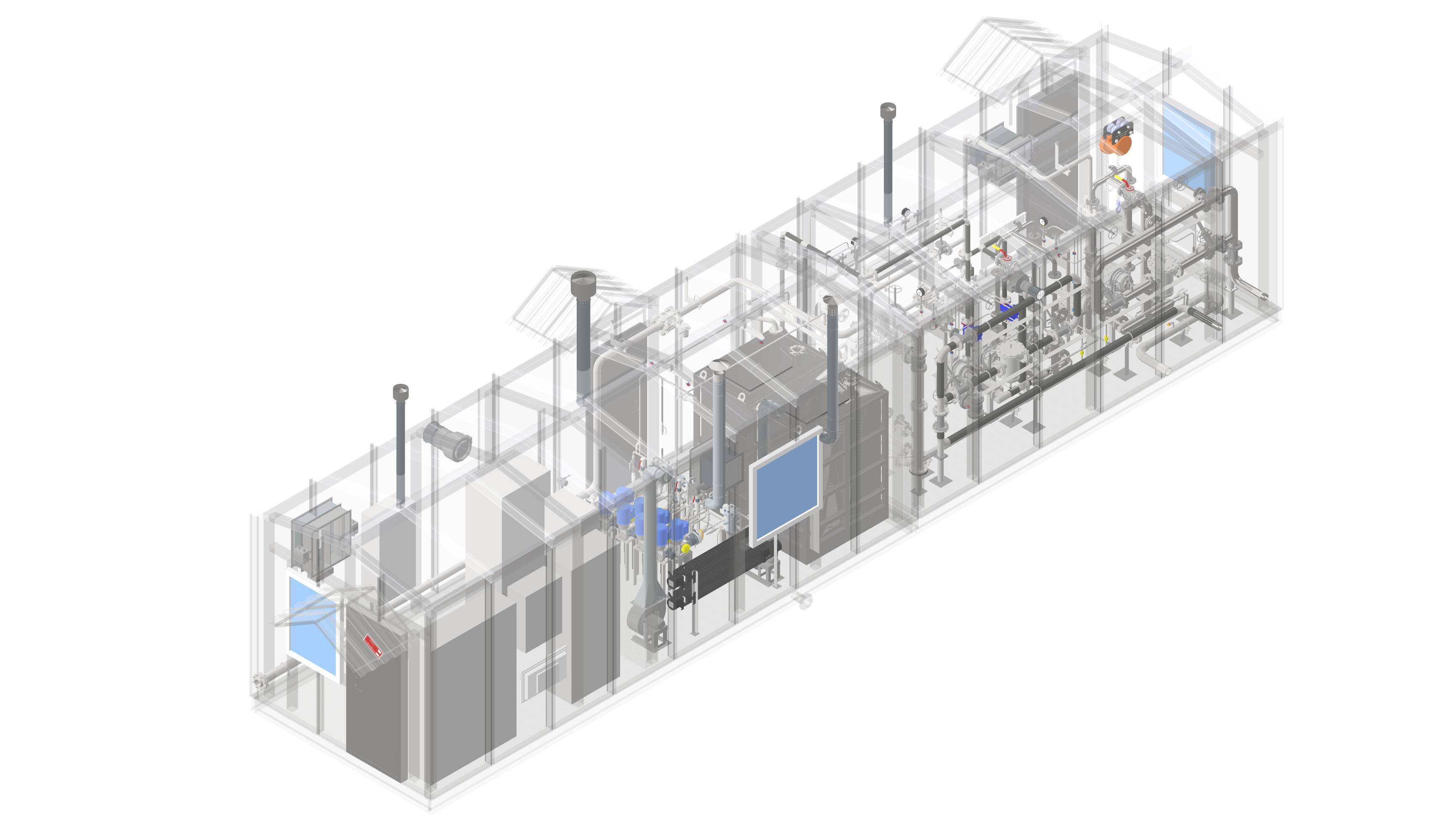

Насосная станция НС.11.80.48.11.80.48-01 / Блок технологического оборудования (БНО, БДР, БА, эстакада налива ЭН) на площадке налива воды в АЦ
Создание 3д модели и разработка КД
- 3д модель
- ВО
- ЦР
- ЛСК
- КМД
- ОВ
- ТХ
- ССШ
- ведомость покупных материалов
Выполненные работы
- разработана 3д модель ВО (вид общий)
- разработка ЦР (цветовые решения)
- разработка расчета ЛСК (легко сбрасываемых конструкций)
- разработка КМД (конструкции металлические деталировочные)
- разработка ТХ (технологии) (выдача чертежей в производство)
- разработка ОВ (отопление и вентиляция) (выдача чертежей в производство)
- разработка ССШ (схема сварных швов)
- разработка ОС (общей сборки) (выявление коллизий между разделами)
- разработка ведомости покупных материалов
Результат
Для заказчика была выполнена 3д модель, разработан вид общий, выполнен расчет ЛСК, разработаны чертежи ТХ для производства, разработан раздел ОВ с чертежами для производства, разработана схема сварных швов ССШ, выполнена общая сборка (выявлены коллизии между разделами), подготовлена ведомость покупных материалов для снабжения.
