Сдан: 6 сентября 2023 г.

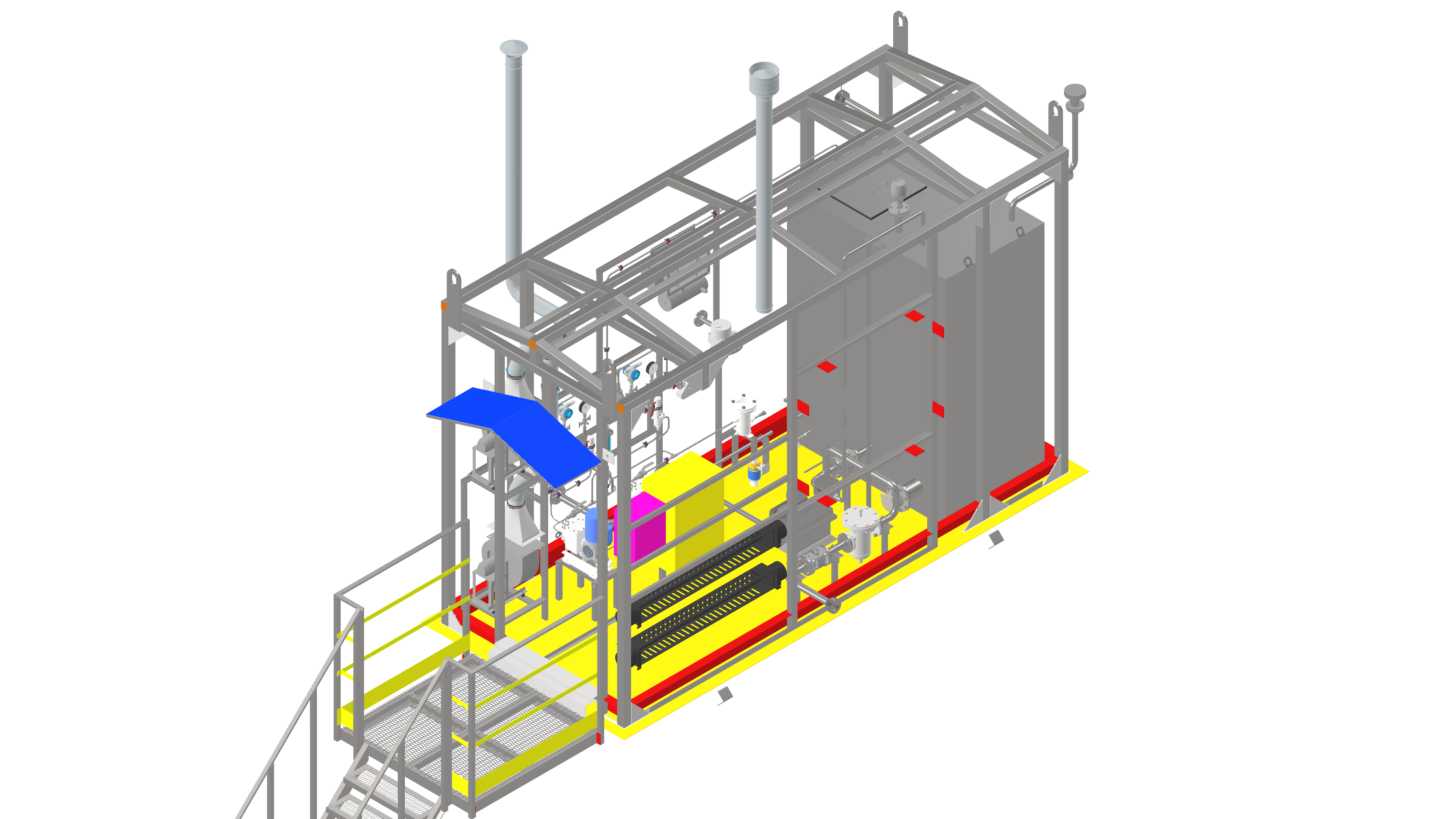

БДР.11.4.400-01 Блок дозирования реагента
Создание 3д модели и разработка КД
- 3д модель
- ВО
- ЦР
- КМД
- ОВ
- ТХ
- ОС
- ведомость покупных материалов
- токарные детали
Выполненные работы
- разработан ВО (вид общий)
- разработан ЦР (цветовые решения)
- согласование с Роснефть (2 итерации)
- разработана 3д модель КМД (конструкции металлические деталировочные)
- 3д модель ТХ (технология)
- разработка токарных деталей для ТХ
- 3д модель ОВ (отопление и вентиляция)
- разработка ОС (общая сборка) для выявления коллизий
- разработка ведомости покупных материалов
Результат
Для заказчика была выполнена 3д модель и разработан общий вид (согласован с конечным заказчиком Роснефть), комплект конструкторской документации согласно требованиям по договору. Проект занял призовое место в конкурсе асов 3д.
