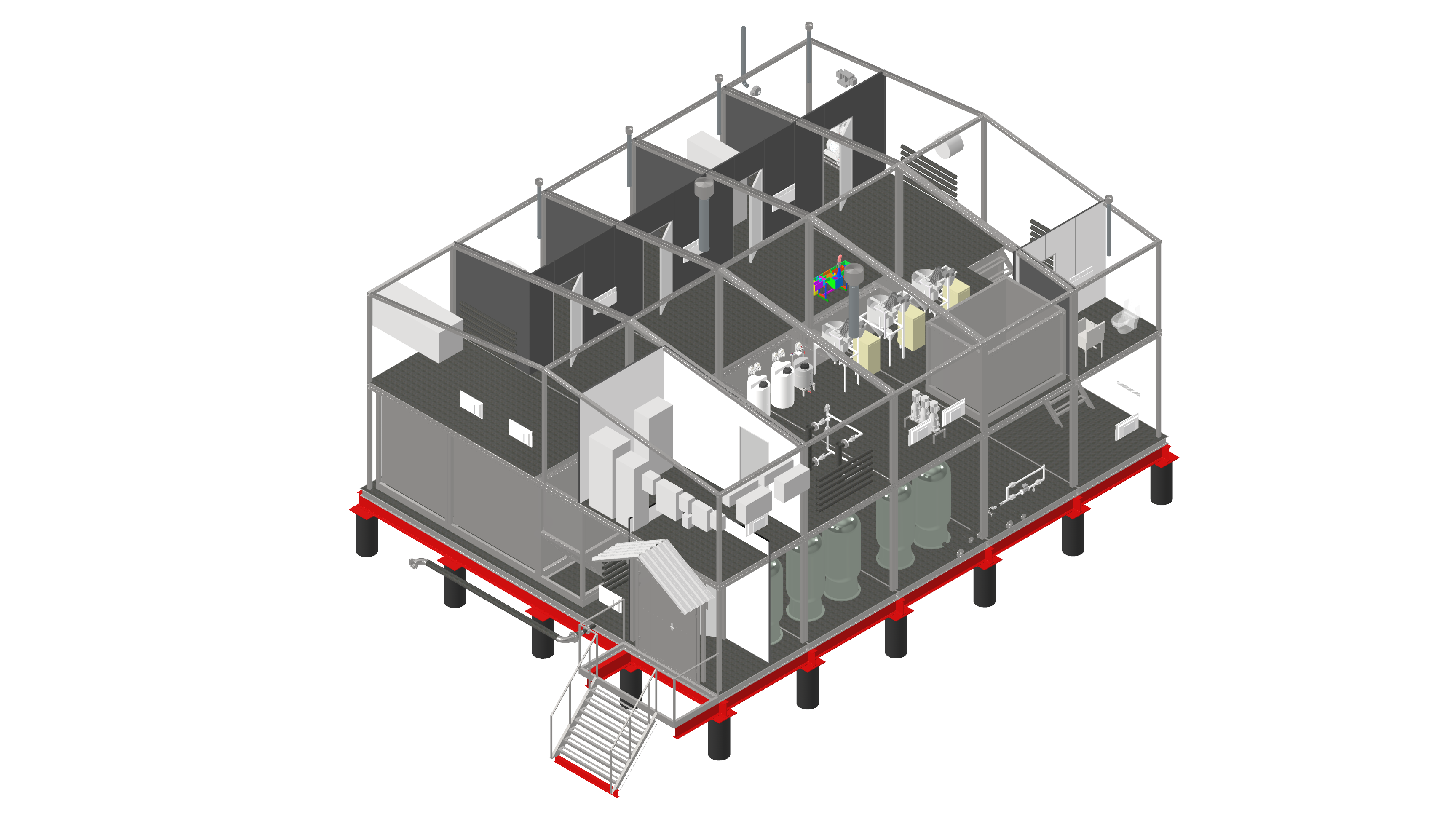

Комплекс очистки сточных вод КОСВ.Б.250-01
Создание 3д модели, разработка общего вида и согласование с проектным институтом, устранение замечаний проектного института, разработка конструкторской документации для производства, подготовка ведомости покупных материалов, сопровождение производства, проведение авторского надзора.
- 3д модель
- ВО
- КМД
- ТХ
- ОВ
- ССШ
- ВПМ
- АН
- СП
Выполненные работы
- разработана 3д модель
- разработка ВО (вид общий) (согласование с проектным институтом)
- разработка КМД (конструкции металлические деталировочные) (выдача чертежей в производство)
- разработка ТХ (технологии) (выдача чертежей в производство)
- разработка ОВ (отопление и вентиляция) (выдача чертежей в производство)
- разработка ССШ (схема сварных швов)
- разработка ведомости покупных материалов
- авторский надзор
- сопровождение производства
Результат
Для заказчика была выполнена 3д модель и разработаны полный комплект чертежей для производства, разработана схема сварных швов ССШ, подготовлена ведомость покупных материалов для снабжения, сопровождение производства, авторский надзор
