Сдан: 6 июля 2022 г.

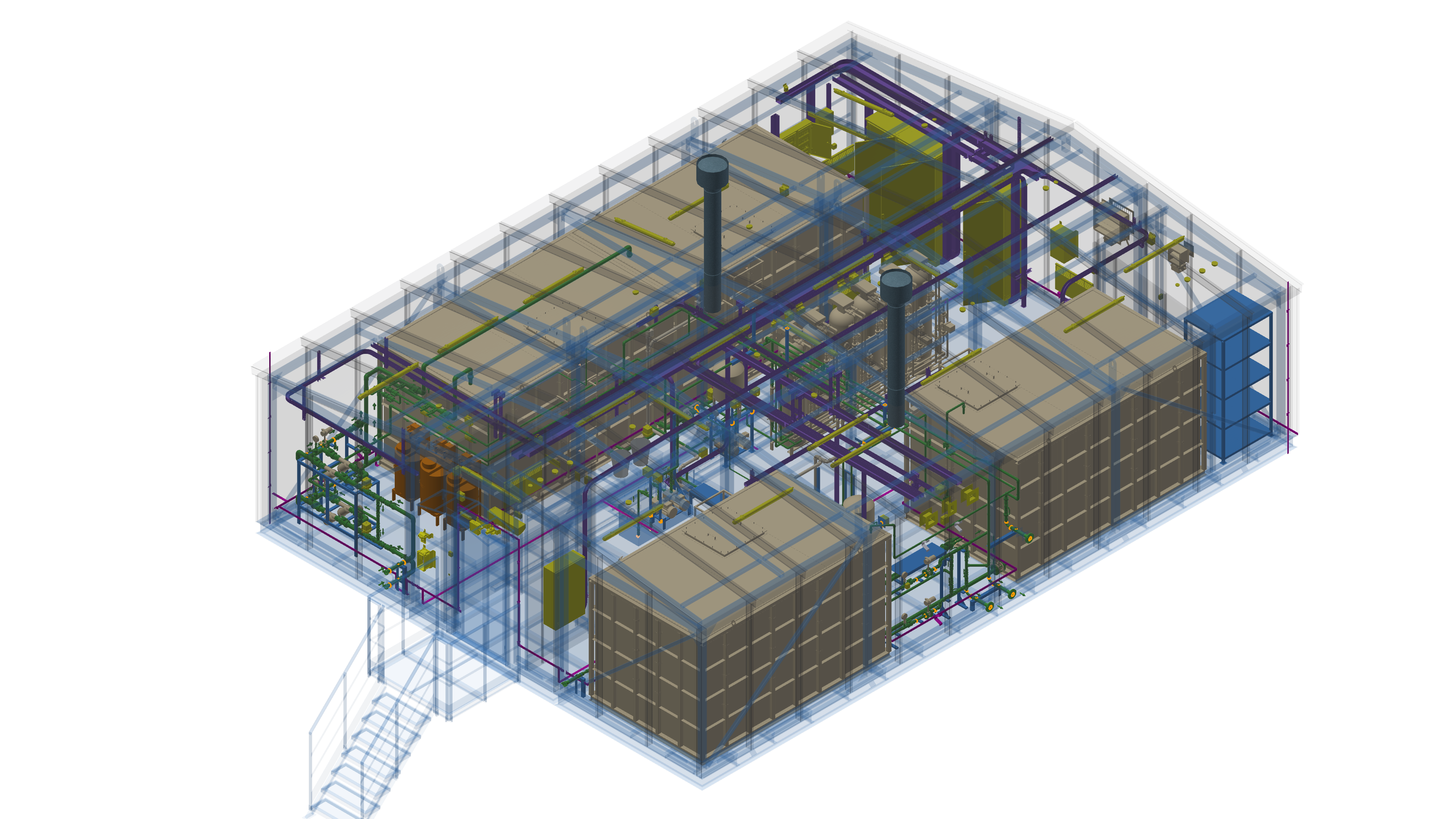

Блочная установка подготовки питьевой воды КВО.1-83
Разработка информационной 3д модели
- ИМ 3д
- 3д модель
- КМ
- ОВ
- АК
- ЭМ
- ОПС
- ТХ
- ПЭ
- ЗО
Выполненные работы
- 3д модель КМ (конструкции металлические)
- 3д модель ОВ (отопление и вентиляция)
- 3д модель АК (автоматизация комплексная)
- 3д модель ЭМ (силовое электрооборудование)
- 3д модель ОПС (охранно-пожарная сигнализация)
- 3д модель ТХ (технология)
- 3д модель ПЭ (пути эвакуации)
- 3д модель ЗО (зоны открытия, видимости оборудования и элементов)
- выполнена структура модели
- выгрузка атрибутов и наполнение информационной 3д модели в Autodesk Navisworks
- чек лист
Результат
Для заказчика была выполнена информационная 3д модель согласно требованиям по договору.
